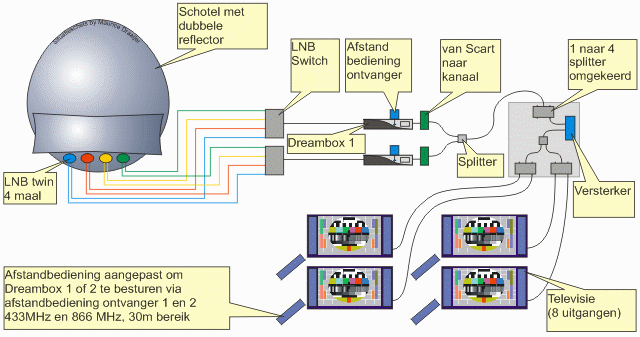

Schematisch overzicht satelliet installatie

(Alle afbeeldingen zijn aanklikbaar)

En dan nu in de praktijk:

Schotelantenne

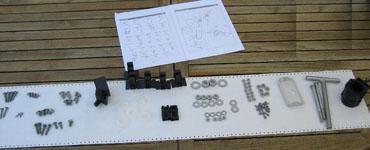

Rechts de tekening en onderdelen voor montage. Onder is goed te zien dat de schotel ietwat schuin is uitgericht om de lijn te volgen waarop de satellieten bereikbaar zijn. Bij deze schotel is namelijk niet 1 brandpunt maar is er een lijn (richel) waarop de LNB's bevestigd kunnen worden.

Satellietsignaal stuk

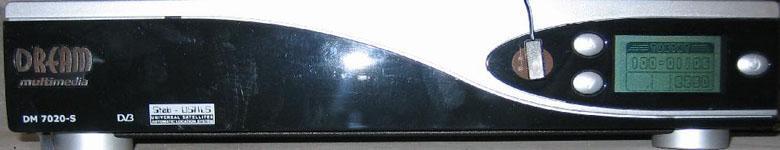

Eerst komen 8 kabels van  4 LNB's binnen en worden aangesloten op 2 schakelaars (Diseqc switches) die de ontvangers (Dreamboxen) kunnen besturen. Vervolgens maakt een kanaalgenerator een kanaal met dreambox cvbs+audio scart-uitgang.  Een goede hardeschijf voor opslag is ook aan te bevelen bij de dreambox.

Kabelsignaal stuk

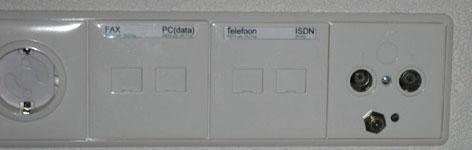

Via spillers en versterkers wordt het signaal op een goed niveau op alle wandcontactdozen gebracht waardoor kabel, satelliet en andere bronnen op alle locaties in relatief goede qualiteit te zien is.
